供应Q641F-16P气动法兰球阀

价格 订货量

￥100.00

1 - 9
￥96.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 王先生
邮箱已验证

手机已验证

微信已验证; 𐀨𐀩𐀪 𐀨𐀪𐀪𐀨 𐀨𐀫𐀬𐀫 𐀭𐀮𐀨𐀯𐀰𐀱𐀬𐀨𐀫𐀰𐀰𐀨𐀯𐀩𐀨𐀭𐀭

微信在线

发货地：上海奉贤区
发货期限：3天内发货
供货总量： 1000台

在线联系获取最低报价

上海怡凌实业有限公司入驻平台第14年

资质核验已核验企业营业执照

联系人： 王先生
邮箱已验证

手机已验证

微信已验证
手机：𐀨𐀩𐀪 𐀨𐀪𐀪𐀨 𐀨𐀫𐀬𐀫
所在地区：上海上海
主营产品： C4钢球阀,低温阀门,陶瓷阀门,保温阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

王先生
职位：

销售工程师
电话：

𐀭𐀮𐀨𐀯𐀰𐀱𐀬𐀨𐀫𐀰𐀰𐀨𐀯𐀩𐀨𐀭𐀭
手机：

𐀨𐀩𐀪𐀨𐀪𐀪𐀨𐀨𐀫𐀬𐀫
地址：

上海上海奉贤区上海市工业综合开发区（奉贤区）怡凌工业园（远东路733弄）

详细信息

获取最低报价微信在线

加工定制：是	品牌：上海怡凌	型号：Q641F-16P
材质：不锈钢	连接形式：法兰	公称通径：DN15-DN300mm
密封形式：软密封型	压力环境：常压	工作温度：常温
标准：国标	流动方向：双向	形态：球式
零部件及配件：执行器	类型(通道位置)：双向	适用介质：石油、化工
用途：流量控制	规格：DN15-DN300

Q641气动法兰球阀产品特点

上海怡凌生产的气动法兰球阀采用活塞式气动执行器及球阀组成。气动法兰球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀分软密封球阀和硬密封球阀结构两种。软密封球阀适用于温度≤260°的场合，而硬密封球阀结构可适用于温度≤425°的工况场合。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。

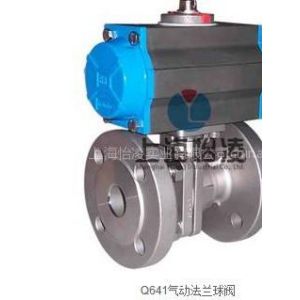

Q641气动法兰球阀产品图片

Q641气动法兰球阀 CAD图纸

注：设计院、高等院校实验室设计师若需CAD、CAXA及SW三维图纸请来电索取。

Q641气动法兰球阀适用范围

气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

Q641气动法兰球阀设计标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

Q641气动法兰球阀主要零件材料

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料	V型PTFE四氟填料、柔性石墨

Q641气动法兰球阀订货须知

请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。Q641气动法兰球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌Q641气动法兰球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌 ***
