| 品牌：上海怡凌 | 型号：二片式低温内螺纹球阀 | 材质：不锈钢 |
| 连接形式：螺纹 | 结构形式：浮动球球阀 | 公称通径：DN6-DN50mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 用途：调节 | 类型(通道位置)：直通式 |
| 作用对象：水 | 规格：DN6-DN50 |

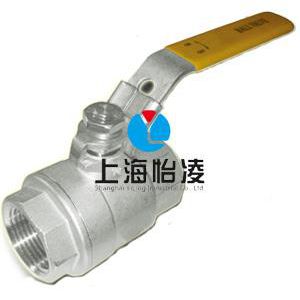

产品特点
二片式低温内螺纹球阀***耐温-50℃，耐压可达7.0MPa，相比国内二片式内螺纹球阀，耐温范围更广、承压能力更高是同类产品中的***。
技术规范
螺纹标准：ASME B1.20.1(NPT)、DIN2999 END BS21、***228/1 END7/1、GB1807.1806(G.ZG)
公称压力：70KGF/CM?、7.0MPa、1000PSI W.O.G
适用温度：-50℃至230℃
外形尺寸
SIZE | ФD | L | H | W |
1/4" | 10 | 49 | 44 | 82 |
3/8" | 12.5 | 49 | 44 | 82 |
1/2" | 15 | 59 | 47.5 | 82 |
3/4" | 20 | 68.5 | 56.5 | 102 |
1" | 25 | 78.5 | 66.5 | 127 |
1?" | 32 | 93.5 | 77.5 | 163 |
1?" | 38 | 103.5 | 85.5 | 163 |
2" | 50 | 123.5 | 94.5 | 163 |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。二片式低温内螺纹球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌二片式低温内螺纹球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
