| 品牌：上海怡凌 | 型号：Z41F46 | 连接形式：法兰 |
| 主体材料：衬氟 | 公称通径：DN15-DN300mm | 适用介质：水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质 |
| 材质：衬氟 | 密封形式：软密封型 | 标准：国标 |
| 外形：大型 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：配件 | 用途：截止 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN15-DN300 |
我们一直致力于耐腐蚀阀门的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100

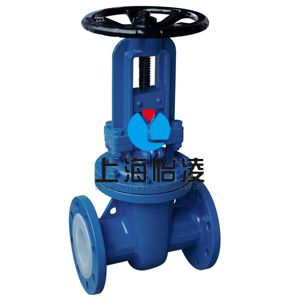

产品简介
FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
主要零件材质
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | ***碳不锈耐酸铸钢 | |||
Z | C | P | R | PL | RL | |||
1 | 阀体/阀盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | |
2 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | |
3 | 衬里/阀座 | PCTEF(F3)、FEP（F46）、PFA（可溶F4）、PP、PO | ||||||
4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | ||
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | ||||
6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | ||||
7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ||||
8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | ||||
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 10 | 手柄 | WCB | WCB | WCB | ||||
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。Z41F46衬氟法兰闸阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌Z41F46衬氟法兰闸阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌实业有限公司阀门事业部
正式报价以书面报价单为准！感谢您选择上海怡凌！
