| 品牌：上海怡凌 | 型号：Q681F | 材质：不锈钢 |
| 连接形式：卡箍、焊接、螺纹 | 结构形式：浮动球球阀 | 公称通径：DN15-DN102mm |
| 适用介质：啤酒、葡萄酒、生物工程、食品 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：气动 |
| 零部件及配件：配件、执行器、阀体 | 用途：安全;补水;调节;调压;放料;放水;截止;进水;流量控制;排空;排气;排污;锁闭;泄压 | 类型(通道位置)：二通式 |
| 作用对象：电站 | 规格：DN15-DN102 |
我们一直致力于气动阀门的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品概述

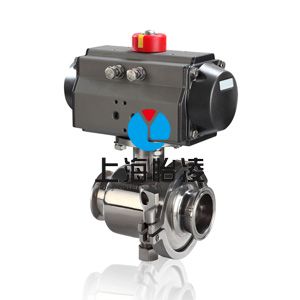

上海怡凌公司生产的"怡凌"牌气动卫生级球阀是由高精度气动执行器与快装球阀装配组成。也称为气动快装球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和***处理，采用了全包的F4密封，没有死角且容易清洗。气动卫生级球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，***卫生。
适用范围
气动卡套球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
主要技术参数和性能
| AT、GT、ST气动执行机构技术参数 | 阀 体 参 数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | 15～102mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 304/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE | |
| 动作范围 | 0～90°±5° | 温 度 | PTFE≤180℃ |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 连接方式 | 快装式、焊接式、螺纹式 |
| GTD110～GTD350/ATD100～200 G1/4″ | 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料等 | |
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特 点 | 安全卫生，密封好、使用寿命长 |
主要外型连接尺寸
| 通径? | G | L1 | L | D | H |
| 15 | 34 | 130 | 100 | 12.7 | 152 |
| 20 | 50.5 | 130 | 100 | 17.2 | 156 |
| 25 | 50.5 | 140 | 120 | 25 | 180 |
| 32 | 50.5 | 140 | 130 | 31.8 | 208 |
| 38 | 50.5 | 140 | 150 | 35.6 | 218 |
| 51 | 64 | 170 | 200 | 48.6 | 226 |
| 63 | 77.5 | 186 | 210 | 60.3 | 240 |
| 76 | 91 | 186 | 220 | 72.9 | 286 |
| 89 | 106 | 225 | 260 | 88.9 | 298 |
| 102 | 119 | 254 | 320 | 101.6 | 336 |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。Q681F气动卫生级球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌Q681F气动卫生级球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌实业有限公司阀门事业部
正式报价以书面报价单为准！感谢您选择上海怡凌！
