| 加工定制：是 | 品牌：上海怡凌 | 型号：D341X-16 |
| 结构形式：偏置板式 | 材质：碳钢 | 连接形式：法兰 |
| 适用介质：水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;空气 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 用途：排污 | 类型(通道位置)：二通式 |
| 口径：DN50-DN1200 | 公称通径：DN50-DN1200 | 安装尺寸：DN50-DN1200 |
| 规格：DN50-DN1200 |
我们一直致力于蝶阀的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品简述

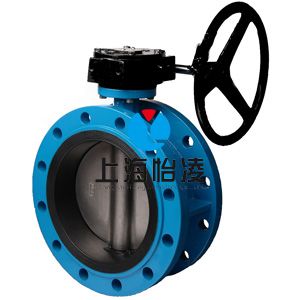

D341X软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D341X型法兰式软密封蝶阀其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
适用范围
淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。
D341X型法兰式蝶阀销往：北京市 天津市 上海市 重庆市 河北省 山西省 陕西省 山东省 河南省 辽宁省 吉林省 黑龙江省 江苏省 浙江省 安徽省 江西省 福建省 湖北省 湖南省 四川省 贵州省 云南省 广东省 海南省 甘肃省 青海省 台湾省 内蒙古自治区 新疆维吾尔自治区 西藏自治区 广西壮族自治区 宁夏回族自治区 香港特别行政区 澳门特别行政区D341X型法兰式蝶阀
连接尺寸
D41X/F-6/10C、P、R、Z连接尺寸
| 通径（DN） | L | D1 | D | Z-d | H | Ho | A | B | Wt/Kgs |
| 50 | 108 | 125 | 165 | 4-14 | 82.5 | 238 | 270 | 65 | 8.5 |
| 65 | 112 | 145 | 185 | 4-18 | 92.5 | 258 | 270 | 65 | 9.5 |
| 80 | 124 | 160 | 200 | 8-18 | 100 | 278 | 270 | 65 | 11 |
| 100 | 127 | 180 | 220 | 8-18 | 110 | 293 | 270 | 65 | 15 |
| 125 | 140 | 210 | 250 | 8-18 | 125 | 309 | 310 | 65 | 21 |
| 150 | 140 | 240 | 285 | 8-22 | 142.5 | 636 | 310 | 65 | 24 |
| 200 | 152 | 295 | 340 | 8-22 | 170 | 514 | 365 | 90 | 41 |
D2/341X/F-6/10C、P、R、Z连接尺寸
| 通径（DN） | L | D | D1 | Z-d | H | Ho | A | B |
| 50 | 108 | 165 | 125 | 4-18 | 63 | 360 | 193 | 125 |
| 65 | 112 | 185 | 145 | 4-18 | 70 | 321 | 193 | 125 |
| 80 | 114 | 200 | 160 | 8-18 | 83 | 346 | 193 | 125 |
| 100 | 127 | 220 | 180 | 8-18 | 105 | 387 | 193 | 125 |
| 125 | 140 | 250 | 210 | 8-18 | 115 | 411 | 193 | 125 |
| 150 | 140 | 285 | 240 | 8-18 | 137 | 447 | 193 | 125 |
| 200 | 152 | 340 | 295 | 8-18 | 164 | 572 | 165 | |
| 250 | 250 | 395 | 350 | 12-22 | 206 | 646 | 165 | |
| 300 | 270 | 445 | 400 | 12-22 | 230 | 738 | 175 | |
| 350 | 290 | 505 | 460 | 16-22 | 248 | 761 | 175 | |
| 400 | 310 | 565 | 515 | 16-22 | 289 | 877 | 210 | |
| 450 | 330 | 615 | 565 | 20-26 | 320 | 938 | 210 | |
| 500 | 350 | 670 | 620 | 20-26 | 343 | 993 | 210 | |
| 600 | 390 | 780 | 725 | 20-30 | 413 | 1131 | 210 | |
| 700 | 430 | 895 | 840 | 24-30 | 478 | 1476 | 320 | |
| 800 | 470 | 1015 | 950 | 24-33 | 525 | 1533 | 320 | |
| 900 | 510 | 1115 | 1050 | 28-33 | 585 | 1655 | 320 | |
| 1000 | 550 | 1230 | 1160 | 28-36 | 640 | 1765 | 400 | |
| 1200 | 630 | 1455 | 1380 | 32-39 | 755 | 1995 | 400 |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。D341X型法兰式蝶阀产品产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌D341X型法兰式蝶阀产品说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌实业有限公司阀门事业部
正式报价以书面报价单为准！感谢您选择上海怡凌！
