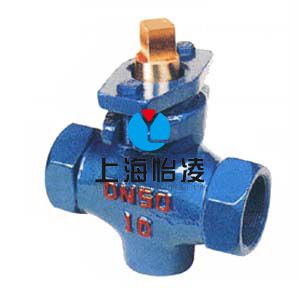

| 加工定制：是 | 型号：X13T-10 | 品牌：上海怡凌 |
| 材质：铸铁 | 连接形式：内螺纹 | 公称通径：DN15-DN100mm |
| 结构形式：填料式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：手动、气动、电动 |
| 零部件及配件：配件 | 用途：X13T-10 | 类型(通道位置)：二通式 |
| 适用介质：水;蒸汽;油品;弱酸碱介质;氮气;氧气;氢气;液化气;空气 | 规格：DN15-DN100 |
上海怡凌阀门厂专业生产各类高品质阀门、阻火器等。产品出口欧美、东南亚等地区。与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
主要性能规范
| 型号 | 公称压力 PN（MPa） | 试验压力PS(MPa) | 适用介质 | 工作温度（℃） | |
| 壳体 | 密封 | ||||
| X13T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
主要零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X13T-1.0 | 铸铁 | 铸铜 | 铸铁 | 油浸石棉盘根 柔性石墨 |
主要尺寸
| 公称通径DN | 管螺纹G | 尺寸（mm） | |||||
| L | □S | □S1 | h1 | H | |||
| 15 | 1/2 | 85 | 30 | 12 | 26 | 99 | |
| 20 | 3/4 | 90 | 36 | 16 | 34 | 124 | |
| 25 | 1 | 110 | 46 | 18 | 38 | 133 | |
| 32 | 11/4 | 130 | 55 | 18 | 45 | 152 | |
| 40 | 11/2 | 150 | 60 | 26 | 55 | 212 | |
| 50 | 2 | 170 | 75 | 28 | 74 | 260 | |
| 65 | 21/2 | 220 | 90 | 32 | 82 | 295 | |
| 80 | 3 | 250 | 105 | 36 | 125 | 327 | |
| 100 | 4 | 300 | 140 | 46 | 135 | 425 | |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。X13T二通内螺纹铜芯旋塞阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌X13T二通内螺纹铜芯旋塞阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
