| 加工定制：否 | 品牌：上海怡凌 | 型号：D941X-10 |
| 结构形式：垂直板式 | 材质：不锈钢 | 连接形式：法兰 |
| 适用介质：污水、水、液体、气体等 | 压力环境：低压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电动 |
| 零部件及配件：配件 | 用途：截止、快关、调节 | 类型(通道位置)：二通式 |
| 口径：DN50-DN1200 | 公称通径：DN50-DN1200 | 安装尺寸：DN50-DN1200 |
| 规格：DN50-DN1200 |

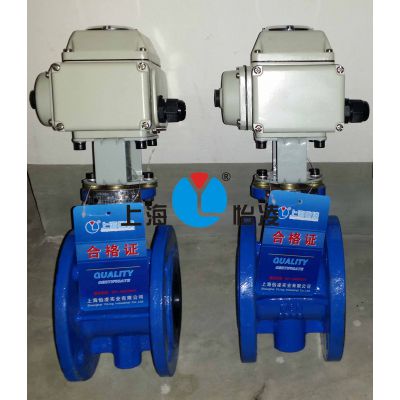

D941X电动法兰蝶阀上海怡凌 专业生产D941X电动法兰蝶阀 提供 D941X电动法兰蝶阀价格和参数 如果您对D941X电动法兰蝶阀 感兴趣欢迎来电咨询。
电动法兰蝶阀产品概述
本产品适用范围广泛，蝶阀内部通道全衬胶处理，蝶板采用防锈处理，电动控制部分采用YL型电动执行器，操作简单，性能稳定，广泛适用于农田灌溉、水厂、电力、环保、石油、化工、造纸等行业中的给排水控制系统中。
电动法兰蝶阀产品特点
设计新颖、合理、结构独特，启闭迅速。
操力矩小，操作方便，省力灵巧。
可以任何位置安装，维修方便。
密封件可以更换，密封性能可靠达到双向密封零泄漏。
密封材料耐老化、耐腐蚀，使用寿命长等特点。
| 设计标准 | GB/T2238-1989 |
| 法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 | GB/T12221-1989 |
| 压力试验 | GB/T13927-2000；JB/T9092-1999 |
| 零件名称 | 材料 |
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟乙烯 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | ||||||||||||
| L | L1 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||||
| D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | ||||||
| 50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | |
| 65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | |
| 80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | |
| 100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 | |
| 125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 | |
| 150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 | |
| 200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 | |
| 250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 | |
| 300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 | |
| 350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 | |
| 400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 | |
| 450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 | |
| 500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 | |
| 600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 | |
| 700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 | |
| 800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 | |
| 900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 | |
| 1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 | |
| 1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 | |
我们一直致力于电动阀门的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
