| 品牌：上海怡凌 | 型号：DJ11F-64 | 连接形式：内螺纹 |
| 材质：不锈钢、锻钢 | 公称通径：DN15-DN150mm | 适用介质：液化天然气 |
| 压力环境：高压 | 工作温度：低温 | 标准：国标 |
| 外形：小型、中型、大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 形态：旋转式 | 类型(通道位置)：直通式 |
| 规格：DN15-DN150 |

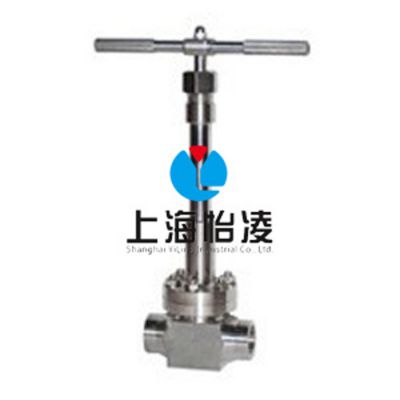

DJ11F-64P 低温高压螺纹截止阀
此类型低温截止阀主要用于液态天然气的管路系统，具有开关灵活，密封可靠的特点。
DJ11F-64P低温高压截止阀主要技术参数
公称压力：6.4Mpa
公称通径：15mm~150mm
适用介质：LNG
适用温度：-196℃~+80℃
连接形式：法兰（JB/T82）
介质流向：公称通径≥50MM时由阀瓣向上
注意事项：氧气忌油
DJ11F-64P低温高压截止阀主要零件材料
阀体、阀盖、阀杆、阀顶：不锈钢
填料：聚四氟乙烯
阀瓣密封圈：聚四氟乙烯
DJ11F-64P低温高压截止阀产品外形尺寸及规格
产品型号 | DJ11F-64P低温紧急切断阀 | 重量 (kg)
| ||||||
通径 DN(mm) | 尺寸(mm) | |||||||
A | H | h | L | D1 | D2 | D | ||
10 | 70 | 258 | 250 | 10 | 10 | 14.5 | 65 | 1.28 |
15 | 80 | 258 | 250 | 10 | 15 | 18.5 | 65 | 1.35 |
20 | 90 | 322 | 310 | 10 | 20 | 25.5 | 100 | 2.22 |
25 | 100 | 322 | 310 | 10 | 25 | 32.5 | 100 | 2.38 |
32 | 110 | 390 | 370 | 15 | 32 | 38.5 | 120 | 4.68 |
40 | 120 | 390 | 370 | 15 | 40 | 45.5 | 120 | 4.80 |
50 | 160 | 483 | 460 | 20 | 50 | 57.5 | 160 | 9.92 |
65 | 180 | 483 | 460 | 20 | 65 | 76.5 | 160 | 12.89 |
80 | 200 | 528 | 490 | 30 | 80 | 89.5 | 200 | 22.51 |
100 | 220 | 540 | 500 | 30 | 100 | 108.5 | 240 | 29.65 |
150 | 300 | 640 | 580 | 20 | 150 | 168.5 | 300 | 53.88 |
DJ11F-64P低温高压截止阀订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。DJ11F-64P低温高压截止阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌电动高压球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
我们一直致力于陶瓷阀门的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
上海怡凌实业有限公司阀门事业部-
报价仅供参考，正式报价以书面报价单为准！感谢您选择上海怡凌！
