| 加工定制：是 | 型号：X43W-16Ti | 品牌：上海怡凌 |
| 材质：TA2 | 连接形式：法兰 | 公称通径：15-300mm |
| 结构形式：自封式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 用途：截止 | 类型(通道位置)：直流通式 |
| 适用介质：各种高腐蚀化学介质 | 规格：DB15-DN300 | 适宜温度：-20-450°C |
X43W-16Ti钛旋塞阀产品特点及用途：
1.上海怡凌阀门生产的钛旋塞阀主要原材料钛是一种具有高度化学活性的金属。但是，它对许多腐蚀介质都呈现出特别优异的耐腐蚀性。原因是钛和氧有很好的亲和力，极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜。在许多苛刻腐蚀工况介质中，这层氧化薄膜十分稳定，较难溶解，即使遭到破坏，只要有充足的氧，也能自行修复而很快重新生成。
2.阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全开位置时，产生足够的密封比压，密封副达到零泄漏。
3.双沟槽密封环，既可以使软密封衬套，稳固的在阀体内不产生迁移，也可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的挤压作用，以提高了密封面的使用寿命。
4.塞轴上部采用一个独特的PTFE（或增强PTFE）膜片和楔形垫与调节垫片组合，既可调整密封面的密封比压，使塞子转动灵活，又可能***进出口端和中法兰连接端的密封。
5.PTFE密封衬套，可根据使用温度和工作介质采用不同的填充物，润滑好、寿命长。
6.阀体中腔进、出口金属唇边在旋塞转动时，有刮扫作用，同时阀门没有空腔给介质积聚，特别适合粘稠、易结垢、结晶工况。
X43W-16Ti钛旋塞阀技术规范：
设计标准：GB/T12240、API599
结构长度：GB/T12221、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、***、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598
X43W-16Ti钛旋塞阀主体材料：
阀体：TA1、TA2、TA10、Gr2、Gr3
旋塞：TA1、TA2、TA10、Gr2、Gr3
密封衬套：PTFE、RPTFE、PPL
适用介质：氧化性腐蚀介质。
压力等级：
PN1.0-10.0MPa CLASS150-600Lb
公称通径：
DN15-DN300 1/2"-12"
驱动方式：手动、蜗轮、气动、电动
相对应的钛旋塞阀型号：
X43F-10A、X43F-16A、X43W-2***、X43W-40A、X43W-64A、X43W-100A、X43F-150LB(A)、X43F-300LB(A)、X43F-600LB(A)、X343F-10A、X343F-16A、X343W-2***、X343W-40A、X343W-64A、X343W-100A、X343F-150LB(A)、X343F-300LB(A)、X343F-600LB(A)、X43F-10Ti、X43F-16Ti、X43W-25Ti、X43W-40Ti、X43W-64Ti、X43W-100Ti、X43F-150LB(Ti)、X43F-300LB(Ti)、X43F-600LB(Ti)、X343F-10Ti、X343F-16Ti、X343W-25Ti、X343W-40Ti、X343W-64Ti、X343W-100Ti、X343F-150LB(Ti)、X343F-300LB(Ti)、X343F-600LB(Ti)、

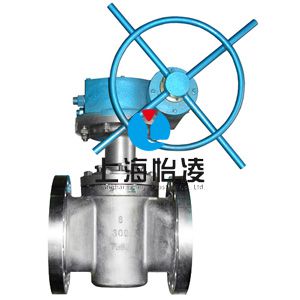

钛旋塞阀图片
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。钛旋塞阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌钛旋塞阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌实业有限公司阀门事业部-
谷瀑报价仅供参考，正式报价以书面报价单为准！感谢您选择上海怡凌！
