价 格
订货量
￥100.00
1 - 9
￥98.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：上海怡凌 | 型号：DJ41F-64P | 连接形式：法兰 |
| 材质：不锈钢 | 公称通径：DN20-DN200mm | 适用介质：LO2、LN2、LAr、LNG、LHe及其它低温介质 |
| 压力环境：高压 | 工作温度：低温 | 标准：国标 |
| 外形：小型、中型、大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 形态：柱塞式 | 类型(通道位置)：二通式 |
| 规格：低温法兰截止阀DJ41F-64P |
上海怡凌是专业生产低温法兰截止阀DJ41F-64P厂家，提供最新低温法兰截止阀DJ41F-64P全系列价格和低温法兰截止阀DJ41F-64P技术参数。如果您对我们发布的低温法兰截止阀DJ41F-64P感兴趣欢迎来电咨询。
低温法兰截止阀DJ41F-64P产品特点
本产品适用于低温贮槽、槽车和罐车上切断和流通介质，并在出现故障时能及时切断介质。
这种新型阀门具有结构简单、体积小、重量轻、密封可靠、操作方便、启闭灵活、适用性广等优点，广泛用于LO2、LN2、LAr、LNG、LHe及其它低温介质,具有防火、防静电、防爆功能。

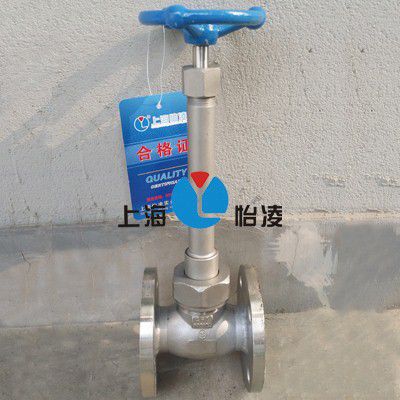

低温法兰截止阀DJ41F-64P产品图片
低温法兰截止阀DJ41F-64P产品规范
低温法兰截止阀DJ41F-64P公称压力：1.6 MPa ,2.5 MPa,4.0 MPa ,6.4MPa
低温法兰截止阀DJ41F-64P公称通径：20mm～200mm
低温法兰截止阀DJ41F-64P适用介质：LO2、LN2、LAr、LHe、LAir、LNG等
低温法兰截止阀DJ41F-64P适用温度：-268℃～+75℃
低温法兰截止阀DJ41F-64P连接方式：法兰
介质流向：由阀瓣上面向下流
气源压力：0.3～0.6MPa
紧急切断温度：70±5℃
低温法兰截止阀DJ41F-64P性能等级：泄漏量按JB/T7749-1995
低温法兰截止阀DJ41F-64P执行标准：JB/T7749-2005；JB/T9094-1999；JB/T4780-2002
低温法兰截止阀DJ41F-64P主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢304/316
填料：PTFE
密封圈：PTFE或PCTFE
气缸、支架：铸铝
低温法兰截止阀DJ41F-64P相关型号：DJ41F-16P、DJ41F-25P、低温法兰截止阀DJ41F-64P、DJ41F-64P
低温法兰截止阀DJ41F-64P外型尺寸与连接尺寸
产品型号 | 低温截止阀 | 重量 (kg) | ||||||
通径 DN(mm) | 尺寸(mm) |
| ||||||
A | H | h | D0 | RA | b | |||
20 | 90 | 400 | 200 | 100 | 25.5 | 8 | 6 | |
25 | 100 | 400 | 200 | 100 | 32.5 | 8 | 6.2 | |
32 | 110 | 468 | 204 | 120 | 38.5 | 10 | 10.5 | |
40 | 120 | 523 | 230 | 120 | 45.5 | 10 | 10.7 | |
50 | 150 | 523 | 230 | 120 | 57.5 | 15 | 17.8 | |
65 | 180 | 651 | 250 | 120 | 76.5 | 15 | 20.5 | |
80 | 210 | 736 | 320 | 160 | 89.5 | 15 | 32.1 | |
100 | 250 | 736 | 320 | 160 | 108.5 | 20 | 50.4 | |
125 | 300 | 1020 | 470 | 300 | 133.5 | 25 | 68.6 | |
150 | 350 | 1050 | 500 | 300 | 159.5 | 25 | 95.4 | |
200 | 430 | 1150 | 600 | 300 | 219.5 | 25 | 151.1 | |
低温法兰截止阀DJ41F-64P订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。低温法兰截止阀DJ41F-64P产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌低温法兰截止阀DJ41F-64P说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
我们一直致力于低温法兰截止阀DJ41F-64P的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！报价仅供参考，正式报价以书面报价单为准！感谢您选择上海怡凌！
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
