| 品牌：上海怡凌 | 型号：Q941N | 材质：碳钢WCB/不锈钢304/316/316L |
| 连接形式：法兰/焊接/螺纹/卡箍/卡套 | 结构形式：浮动球球阀 | 公称通径：DN15-DN300mm |
| 适用介质：硫化氢介质、杂质多、腐蚀 | 压力环境：高压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：电动 |
| 零部件及配件：执行器 | 用途：调节 | 类型(通道位置)：直通式 |
| 作用对象：化工、石油、天然气、冶金 | 规格：DN15-DN300 |
我们一直致力于电动阀门的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品特点

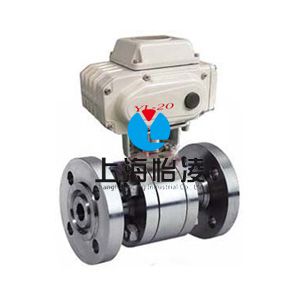

本款产品由YL系列电动执行器与锻钢高压阀体组成（包含连接轴套、支架及手动控制）,电动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，,在工作压力下能够保持其结构的抗压均匀性。操作简单、使用方便、行程精度高等特点,广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
补充说明
三分体式连接锻钢固定球阀，是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构***在高压下准确的球体中心位置，***了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，***了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体***接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点
适用范围
广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
主要技术参数及性能
| YL系列执行机构技术参数 | 阀体参数(三段式锻造阀体) | |||
| 电源 | AC200/220V，50/60Hz | 公称通径 | DN15～300mm | |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN16 25MPa ; ANSI 150、300、600、900LB | |
| 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
| 动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS | |
| 等系列电子式电动执行机构 | ||||
| 保护装置 | 过热保护 | 流量特性 | 快开特性 | |
| 环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-300 |
| 250:01:00 | 350:01:00 | |||
| 手动操作 | 同附带手柄操作 | 基本误差 | ±1% | |
| 限位 | 电气、机械二重限位 | 死区 | ≤1% | |
| 防护等级 | 相当于IP-65 | 回差 | ≤1% | |
| 位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 | |
| 驱动电机 | 8W/E | PTFE≤150℃RTFE≤180℃PPL≤300℃硬密封≤450℃ | ||
| 公称通径DN(mm) | DN15-300 | |||||
| 公称压力 | PN(MPa) | 10 | 16 | 25 | 32 | 42 |
| 试验压力 | 强度试验 | 15 | 24 | 37.5 | 48 | 63 |
| 密封试验 | 11 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低压气密试验 | 0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||
主要零件材质
| 零件名称 | 材 料 | ||||||
| 阀体 | WCB | ZG1Cr18Ni9Ti | CF8 (304) | CF3 (304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni12Mo2 (316L) |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | ||||||
| 适用介质 | W.O.G等 | 硝酸等腐蚀性介质 | 强氧化介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 | ||
| 公称通径DN | L | D | H | L1 | D1 | b | Z-d1 | H1 |
| 15-300 | 由于该阀门为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部，技术人员将会为您提供完整的图纸及技术资料，所有外型结构尺寸需以工程师设计为准。 | |||||||
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。Q941N/Q961N/Q911N电动高压球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌电动高压球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌实业有限公司阀门事业部
正式报价以书面报价单为准！感谢您选择上海怡凌！
