| 品牌：上海怡凌 | 型号：Q941M | 材质：碳钢WCB/不锈钢304/316/316L |
| 连接形式：法兰/螺纹/焊接/卡箍/卡套 | 结构形式：浮动球球阀 | 公称通径：DN15-DN250mm |
| 适用介质：水、油 W.O.G等 | 压力环境：常压 | 工作温度：低温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：电动 |
| 零部件及配件：执行器 | 用途：截止 | 类型(通道位置)：直通式 |
| 作用对象：电站 | 规格：DN15-DN250 |
我们一直致力于电动阀门的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品特点

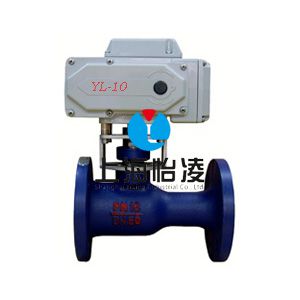

上海怡凌生产的Q941M电动高温球阀是在普通电动球阀的基础上，根据市场需求而生产的新型电动球阀。该产品由YL型角行程系列智能式执行机构和一体式高温球阀（或采用硬密封加长杆高温球阀）组成。球阀部分软密封采用PPL密封材质，耐温可达到300℃以内，采用硬密封材质可耐温450℃以内。且在阀体长度上有替代球阀、闸阀等多种选择。
适用范围
Q941M电动高温球阀除了适用于气体、液体、蒸汽等介质外，还适用于控制污水以及含纤维杂质等介质，广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、制冷等工作领域。
补充说明
本产品在材质分为碳钢、不锈钢（304、316）两种材质，密封材质有PTFE、PPL、石墨以及金属硬密封等，结构长度上有球阀、闸阀等多种选择。订货前，请告知使用温度等工况，以便我司销售工程师准确选择密封材质。
安装尺寸
| 公称通径DN(mm) | 尺寸(mm) | ||||||
| L | D | D1 | D2 | b | f | n-d | |
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。Q941M电动高温球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌Q941M电动高温球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
