| 品牌：上海怡凌 | 型号：ZW-10/20/25/40/50 | 材质：黄铜 |
| 类型(通道位置)：二通式 | 连接形式：螺纹、法兰 | 公称通径：DN15-DN50mm |
| 适用介质：水、蒸气、油品、氨气、氮气、氧气、氢气、液化气、空气 | 流动方向：单向 | 零部件及配件：配件 |
| 用途：开关 | 形态：分布直动式 | 压力环境：常压 |
| 工作温度：常温℃ | 标准：国标 | 规格：DN15-DN50 |
| 规格1：DN15-DN50 |
上海怡凌阀门厂专业生产各类高品质电磁阀。与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100

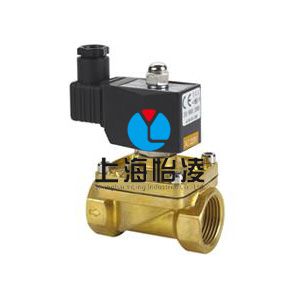

产品概述
适用介质：液体、水、热水、气、油、微酸、碱等
介质温度：-5～80℃
动作方式：分步直动式
工作压力：常闭式：0～8kgf/cm2;
常开式：0～6 kgf/cm2
阀体材质：黄铜（锻造）
膜片式密封，膜片材质：丁腈橡胶（NBR）
线圈保护等级：铁壳线圈IP54
主要性能参数
| 型号 | ZW-10 | ZW-15 | ZW-20 | ZW-25 | ZW-32 | ZW-40 | ZW-50 | ||
| 螺纹 G | 3/8" | 1/2" | 3/4" | 1" | 1?" | 1?" | 2" | ||
| 通径 | mm | 15 | 15 | 20 | 25 | 32 | 40 | 50 | |
| Cv 值 | 2.2 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||
| 长 | mm | 60 | 60 | 62 | 82 | 102 | 110 | 134 | |
| 高 | mm | 111 | 111 | 117 | 124 | 156 | 161 | 176 | |
| 介质温度 | -5～80℃ (-10～30℃) | ||||||||
| 工作压力（压差） | kgf/cm2 | 常闭 :0～8; 常开:0～6 | |||||||
| 额定电压 | 220VAC/50HZ 22VA; 110VAC/50HZ 22VA; DC24 18W; DC12 17W ; 上下浮动:±10%, 其他电压可定制 | ||||||||
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。ZW系列电磁阀电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌ZW系列电磁阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌实业有限公司阀门事业部
正式报价以书面报价单为准！感谢您选择上海怡凌！
