| 品牌：上海怡凌 | 型号：ZCF-3/10/15/20/25 | 材质：聚四氟乙烯 |
| 类型(通道位置)：二通式 | 连接形式：螺纹 | 公称通径：DN6-DN15mm |
| 适用介质：水、油品、各种高腐蚀性介质、弱酸碱介质、氨气、氮气、氧气、氢气、液化气、空气 | 流动方向：单向 | 零部件及配件：配件 |
| 用途：开关 | 形态：常闭式 | 压力环境：常压 |
| 工作温度：常温℃ | 标准：国标 | 规格：DN6-DN15 |
| 规格1：DN6-DN15 |

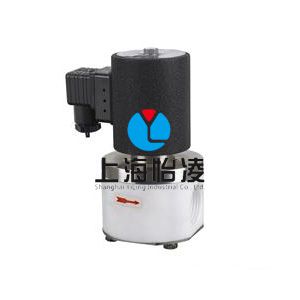

上海怡凌阀门厂专业生产各类高品质电磁阀。与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品概述
适用介质:强酸、强碱
介质温度：0～80℃
动作方式：直动式
工作压力：常闭式：0～4 Kgf/cm2;
阀体材质：PTFE（聚四氟乙烯）
隔膜式密封，密封材质：氟橡胶（Viton）
线圈保护系数：铁壳线圈IP54，
主要性能参数
型号 | ZCF-3 | ZCF-10 | ZCF-15 | ZCF-20 | ZCF-25 | |
螺纹G | 软管连接 | 3/8" | 1/2" | 3/4" | 1" | |
长L | mm | 67 | 69 | 72 | ||
高H | mm | 63 | 135 | 143 | 149 | |
通径 | mm | 3 | 11 | 11 | 11 | 11 |
工作压力（压差） | Kgf/cm2 | 4 | 2 | 1 | 0.5 | |
工作型式 | 常开、常闭 | 常闭 | ||||
介质温度℃ | 0～80℃ | |||||
额定电压 | 220VAC:/50HZ 42 VA; 110 VAC/50HZ 20VA; DC24 31W; | |||||
上下浮动±10%；其他电压可已定制 | ||||||
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。ZCF系列塑料王电磁阀电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌ZCF系列塑料王电磁阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌实业有限公司阀门事业部
正式报价以书面报价单为准！感谢您选择上海怡凌！
