| 材质：不锈钢 | 品牌：上海怡凌 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：电动 | 介质温度：-30～＋150 ℃℃ |
| 工作压差：≤2.7×103Pa | 型号：CCD型电动超高真空插板阀 | 产品别名：电动超高真空插板阀 |
| 适用范围：真空管路 | 流动方向：双向 | 用途：开启、关闭 |
| 适用介质：纯净空气和非腐蚀性气体 | 压力环境：常压 | 规格：DN50-DN800 |
上海怡凌阀门厂专业生产各类高品质真空阀门。产品出口欧美、东南亚等地区。与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品简介

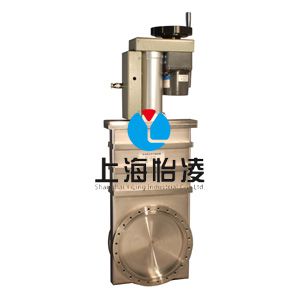

CCD型电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。
主要技术性能
适用范围 | 105～1.3×10-7Pa |
阀门漏率 | ≤1.3×10-7Pa.L/S.（DN≤200） ≤6.7×10-7Pa.L/S.（DN≥250） |
适用温度 | -30～＋150℃ |
阀门开启时阀板两侧的压差 | ≤2.7×103Pa |
电源 | 220V/50Hz |
主要零件材料
阀体、阀板：不锈钢
密封件：氟橡胶、波纹管（轴封）、丁晴橡胶。
外形及连接尺寸
型号 | DN | A | H | D | Do | D1 | D2 | D3 | L | L1 | G | E | n-d | 法兰 标准 |
CCD-50 | 50 | 60 | 92 | 89 | 72.4 | 61.6 | 55.6 | 515 | 153 | 220 | 124 | 8-M8 | GB6071 | |
CCD-63 | 63 | 65 | 105 | 114 | 92.1 | 82.6 | 76.6 | 566 | 180 | 220 | 124 | 8-M8 | ||
CCD-80 | 80 | 65 | 130 | 130 | 110 | 99 | 93 | 603 | 200 | 220 | 124 | 16-M8 | ||
CCD-100 | 100 | 70 | 152 | 152 | 130.2 | 120.7 | 114.7 | 653 | 267 | 220 | 124 | 16-M8 | ||
CCD-150 | 150 | 70 | 202 | 202 | 181 | 171.5 | 165.5 | 771 | 350 | 270 | 150 | 20-M8 | ||
CCD-200 | 200 | 80 | 251 | 253 | 231.8 | 222.3 | 216.6 | 889 | 424 | 270 | 150 | 24-M8 | ||
CCD-250 | 250 | 85 | 300 | 314 | 288 | 308 | 275 | 271 | 1127 | 574 | 350 | 200 | 24-M10 | JB5278 |
CCD-300 | 300 | 85 | 352 | 365 | 338 | 353 | 323 | 318 | 1197 | 613 | 400 | 200 | 32-M10 | |
CCD-320 | 320 | 85 | 372 | 385 | 357 | 379 | 344 | 340 | 1220 | 613 | 440 | 200 | 36-M10 | JB5278 |
CCD-400 | 400 | 110 | 456 | 497 | 454 | 480 | 440 | 436 | 1480 | 810 | 536 | 200 | 36-M12 | |
CCD-500 | 500 | 135 | 595 | 590 | 555 | 580 | 540 | 536 | 1580 | 870 | 640 | 220 | 40-M12 | |
CCD-630 | 630 | 135 | 690 | 700 | 658 | 680 | 639 | 635 | 1730 | 960 | 780 | 220 | 40-M16 | |
CCD-800 | 800 | 150 | 880 | 890 | 855 | 880 | 835 | 831 | 1960 | 1100 | 950 | 220 | 60-M16 |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。CCD型电动超高真空插板阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌CCD型电动超高真空插板阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
