| 材质：不锈钢 | 品牌：上海怡凌 | 连接形式：螺纹、法兰、焊接 |
| 类型(通道位置)：二通式 | 驱动方式：压力 | 介质温度：-30～＋150 ℃℃ |
| 工作压差：-25～＋80℃（丁晴橡胶） -30～＋150℃（氟橡胶） | 型号：GM-10/20/25/40/50 | 产品别名：高真空隔膜阀 |
| 适用范围：真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域 | 流动方向：双向 | 用途：开关、切断 |
| 适用介质：水;油品;氮气;氧气;氢气;空气 | 压力环境：常压 | 规格：DN10-DN50 |
上海怡凌阀门厂专业生产各类高品质真空阀门。产品出口欧美、东南亚等地区。与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品简介

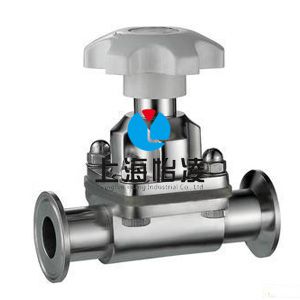

GM型高真空(压力)隔膜阀用于接通或切断真空（压力）系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
主要技术性能
阀门漏率 | ≤1.3×10-7Pa.L/S. |
适用温度 | -25～＋80℃（丁晴橡胶） -30～＋150℃（氟橡胶） |
适用范围 | 真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域 |
连接型式 | 使用压力范围(Pa) |
活套法兰 | 0.6×106～1.3×10-4 |
焊接法兰 | 1.6×106～1.3×10-4 |
快卸法兰 | 0.1×106～1.3×10-4 |
螺纹连接 | 1.6×106～1.3×10-4 |
主要零件材料
阀体、阀杆、阀板：不锈钢
隔膜：硅橡胶、氟橡胶
外形及连接尺寸
活套法兰连接（GB6070）
型号 | DN | Do | D | W | n-Φc | H/H1 | L |
GM-10 | 10 | 40 | 55 | 65 | 4-Φ6.6 | 89/99 | 75 |
GM-16 | 16 | 45 | 60 | 80 | 4-Φ6.6 | 89/99 | 108 |
GM-20 | 20 | 50 | 65 | 80 | 4-Φ6.6 | 91/102 | 118 |
GM-25 | 25 | 55 | 70 | 80 | 4-Φ6.6 | 110/123 | 120 |
GM-32 | 32 | 70 | 90 | 80 | 4-Φ9 | 129/138 | 146 |
GM-40 | 40 | 80 | 100 | 120 | 4-Φ9 | 139/159 | 150 |
GM-50 | 50 | 90 | 110 | 120 | 4-Φ9 | 159/186 | 180 |
快卸法兰连接 (GB4982)
型号 | DN | D1 | D | W | H/H1 | L |
GM-10 | 10 | 12.2 | 30 | 65 | 89/99 | 75 |
GM-16 | 16 | 17.2 | 30 | 80 | 89/99 | 108 |
GM-20 | 20 | 26.2 | 40 | 80 | 91/102 | 118 |
GM-25 | 25 | 26.2 | 40 | 80 | 110/123 | 120 |
GM-32 | 32 | 34.2 | 55 | 80 | 129/138 | 146 |
GM-40 | 40 | 41.2 | 55 | 120 | 139/159 | 150 |
GM-50 | 50 | 52.2 | 75 | 120 | 159/186 | 180 |
Ⅰ型焊接管连接
型号 | DN | D | W | H/H1 | L |
GM-10 | 10 | 17 | 65 | 89/99 | 75 |
GM-25 | 25 | 32 | 80 | 110/123 | 120 |
GM-40 | 40 | 45 | 120 | 139/159 | 150 |
GM-50 | 50 | 57 | 120 | 159/186 | 180 |
Ⅱ型焊接管连接
型号 | DN | D | W | H/H1 | L |
GM-10 | 10 | 17 | 65 | 89/99 | 75 |
GM-25 | 25 | 32 | 80 | 110/123 | 120 |
GM-40 | 40 | 45 | 120 | 139/159 | 150 |
GM-50 | 50 | 57 | 120 | 159/186 | 180 |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。GM型高真空(压力)隔膜阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌GM型高真空(压力)隔膜阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌实业有限公司阀门事业部-
网络报价仅供参考，正式报价以书面报价单为准！感谢您选择上海怡凌！
