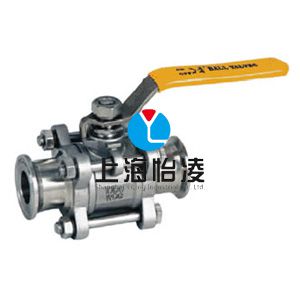

| 品牌：上海怡凌 | 型号：Q2/61F-16P/25P/40P/64P | 材质：不锈钢 |
| 连接形式：外螺纹、焊接 | 结构形式：浮动球球阀 | 公称通径：DN6-DN50mm |
| 适用介质：水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：手动、气动、电动 |
| 零部件及配件：配件 | 用途：流量控制 | 类型(通道位置)：二通式 |
| 作用对象：城建、化工、冶金、石油、管道、制药 | 规格：DN6-DN50 |
我们一直致力于球阀的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品特点
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
螺纹类型：ZG.G·NPT.BSPT.BSP.DIN259/2999
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
安装尺寸
公称通径 | 尺寸（mm） | |||||
（mm） | d | L | L1 | M | Lo | Q61 带对焊接头总长 |
6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
32 | 22 | 120 | 20 | 52×2 | 235 | |
40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
50 | 32 | 140 | 25 | 72×3 | 180 | 291 |
主要零件材质
零件名称 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
Q21F-16C，Q21F-25C | A105、45 | 1Cr18/ | 不锈钢 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
Q21F-40C、 Q21F-64C | 1Cr18Ni9Ti | SS304 | 对位聚苯PPL | 对位聚苯PPL | |
Q21F-16P、 Q21F-25P | 1Cr18Ni9Ti | SS304/ | |||
Q21F-40CP、 Q21F-64P | 1Cr18Ni9Ti | ||||
Q21F-16R、 Q21F-25R | SS316/ | SS316/ | |||
Q21F-40R、 Q21F-64R | 1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。Q2/61F外螺纹焊接球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌Q2/61F外螺纹焊接球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
出自：上海怡凌实业有限公司阀门事业部
正式报价以书面报价单为准！感谢您选择上海怡凌！
