| 品牌：上海怡凌 | 型号：Q340H-10C/16C/25C/40C | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 公称通径：DN40-DN1600mm |
| 适用介质：水;蒸汽;油品;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：手动、气动、电动 |
| 零部件及配件：配件 | 用途：流量控制 | 类型(通道位置)：二通式 |
| 作用对象：适用于污水处理.纸浆.城市采暖供 | 规格：DN40-DN1600 |
我们一直致力于球阀的研究与生产！
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100

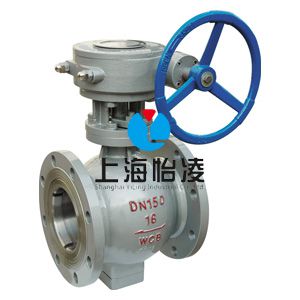

产品概叙
Q340H偏心半球阀是在消护吸收德国CANALI公司生产的对夹式大流量直通阀[Maxiflub-stellventile]的基础上研制成功的。其结构采用偏心一契紧原理通过传动机构达到闸紧.调节.关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。***个特点阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐.耐磨.高强度等各种类型，满足不同场合需求，第三个特点密封严禁，输送有害气体可达零泄漏，第四个特点是密封副的阀芯留有补偿量，当阀座磨损阀座硬度低于阀芯后，关闭时再转动少许，仍能可靠密封，延长使用寿命，此外，用户将压紧螺母拧掉，调整或更换后阀座仍可使用，避免了现行众多阀门密封失效整台报废的弊端。因此堆焊不同合金或组合球双金属密封副的选配可以用于耐磨.耐腐蚀.耐高温等且又要求严格密封的不同工业部门。
产品特点
1. 通用阀；规格型号PN1.0-4.0Mpa, DN40-1600。适用于污水处理.纸浆.城市采暖供热等要求严紧的场合。
2. 油化式工专用阀；规格DN40-1600，PN1.0-4.0Mpa适用于原油.重油等各类油品.化工行业弱腐蚀.二相混流介质。耐温可达425℃.
3. 燃气专用阀；规格DN40-1600，PN1.0-4.0Mpa适用于煤气.天然气.液化气的输送控制。产品结构特点是密封副堆焊不同的含铬不锈钢，密封严紧.抗腐蚀。
4. 料浆专用阀；规格DN40-1600,适用于液态.固态两相混流或液态输送中化学反应晶析出或结垢的工业管道输送。产品结构特点根据顾客需求介质.温度要求不同，密封副堆焊阀芯用铬钼钒合金堆焊，阀座采用铬钼钒合金.铬合金.不锈钢合金焊条堆焊满足不同料浆输送的需要。
5. 煤粉灰渣专用阀；规格DN40-1600，适用于电厂.水力除渣或气态输送管道的控制。产品要求耐磨性能，阀芯采用组合球式双金属，具有相当高的刚度并非常耐磨，阀座采用整体耐磨1号或全堆焊，且具有硬密封球阀的特点。
结构特点
1. 阀座设外台阶与阀体内台阶相配合的结构，防止了球体与阀座发生卡阻或脱离现象。
2. 利用偏心阀体，偏心球体和阀座，阀杆作旋转运气时，在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好密封的目的，所以偏心半球阀密性能***；阀门启闭时，球体与阀座完全脱开，消除了密封副的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题。
3. 非金属弹性材料被 于金属座中，阀座金属密封面受到良好的保护。
4. 半球切口的球体与阀座之间有剪切作用，特适用于含 维，微小固体颗粒，浆等介质。
5. 全开时流通能力大，压力损失小，且介质不会沉积在阀体中腔内。
6. 本产品具有***的调节和可靠定位功能，流量特性为近似***比，可调范围大，调比为100；1。
执行标准
1. 设计和制造；GB/T12237-1989; API608.
2. 检验和试验；GB/T13927-1992; API598.
3. 法兰连接；JB/T79.1≈4-1994; ASME/ANSI B16.5.
4. 结构长度；YOZ-2006
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。Q340H偏心半球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌Q340H偏心半球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
