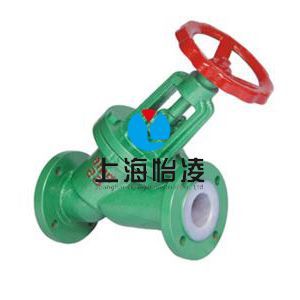

| 品牌：上海怡凌 | 型号：J45J/FS-16 | 连接形式：法兰 |
| 材质：灰铸铁衬橡胶、氟塑料 | 公称通径：DN25-DN25mm | 适用介质：水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 外形：小型、中型、大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 形态：直流式 | 类型(通道位置)：二通式 |
| 规格：DN25-DN250 |
上海怡凌阀门厂专业生产各类高品质阀门。产品出口欧美、东南亚等地区。与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
主要性能规范
| 工作温度 | 适用介质 |
| ≤85℃ | J：一般腐蚀性介质 |
| ≤120℃ | FS：强腐蚀性介质 |
注：此为本厂基型产品适用温度，如有不同要求请参阅前页说明进行选择。
主要零件的材料
| 名称 | 材 料 |
| 阀体 | 灰铸铁衬橡胶、氟塑料 |
| 阀盖 | 灰铸铁衬橡胶、氟塑料 |
| 阀瓣 | 碳钢衬橡胶、氟塑料 |
| 手轮 | 灰铸铁 |
| 阀杆 | 碳钢衬橡胶、氟塑料 |
主要外形尺寸和连接尺寸
| 公称通径 | 公称压力/MPa | 工作压力/MPa | L | L1 | D | D1 | Z-фd | Do | H | H1 | H2 | 重量 ㎏ | |
| DN/mm | NPS/inch | ||||||||||||
| 25 | 1 | 0.6 | 0.6 | 160 | 260 | 100 | 75 | 4-12 | 120 | 205 | 235 | 4.5 | |
| 32 | 1 1/4 | 200 | 120 | 90 | 4-14 | 140 | 13 | ||||||
| 40 | 1 1/2 | 200 | 322 | 130 | 100 | 4-14 | 140 | 250 | 290 | 330 | 9.5 | ||
| 50 | 2 | 230 | 342 | 140 | 110 | 4-14 | 160 | 290 | 352 | 402 | 16.5 | ||
| 65 | 2 1/2 | 290 | 160 | 130 | 4-14 | 180 | 310 | ||||||
| 80 | 3 | 310 | 420 | 185 | 150 | 4-18 | 200 | 358 | 445 | 521 | 32 | ||
| 100 | 4 | 350 | 500 | 205 | 170 | 4-18 | 200 | 428 | 520 | 615 | 45 | ||
| 125 | 5 | 400 | 585 | 235 | 200 | 8-18 | 280 | 510 | 609 | 729 | 67 | ||
| 150 | 6 | 480 | 645 | 260 | 225 | 8-18 | 280 | 550 | 670 | 810 | 89 | ||
| 200 | 8 | 600 | 810 | 315 | 280 | 8-18 | 400 | 695 | 808 | 1003 | 145 | ||
| 250 | 10 | 730 | 375 | 335 | 12-23 | 500 | 920 | 950 | 1140 | 208 | |||
| 25 | 1 | 1.0 | 1.0 | 160 | 260 | 115 | 85 | 4-12 | 120 | 205 | 235 | 4.5 | |
| 32 | 1 1/4 | 200 | 135 | 100 | 4-14 | 140 | 13.5 | ||||||
| 40 | 1 1/2 | 200 | 332 | 145 | 110 | 4-18 | 140 | 250 | 290 | 330 | 10 | ||
| 50 | 2 | 230 | 342 | 160 | 125 | 4-18 | 160 | 290 | 352 | 402 | 17 | ||
| 65 | 2 1/2 | 290 | 180 | 145 | 4-18 | 180 | 310 | ||||||
| 80 | 3 | 310 | 420 | 195 | 160 | 4-18 | 200 | 358 | 445 | 521 | 33.5 | ||
| 100 | 4 | 350 | 500 | 215 | 180 | 4-18 | 200 | 428 | 520 | 615 | 47 | ||
| 125 | 5 | 400 | 585 | 245 | 210 | 8-18 | 280 | 510 | 609 | 729 | 70 | ||
| 150 | 6 | 480 | 645 | 280 | 240 | 8-18 | 280 | 550 | 670 | 810 | 95 | ||
| 200 | 8 | 600 | 810 | 335 | 295 | 8-18 | 400 | 695 | 808 | 1003 | 151 | ||
| 250 | 10 | 730 | 390 | 350 | 12-23 | 500 | 920 | 950 | 1140 | 235 | |||
| 采用标准 设计与制造：Q/JBG***结构长度：GB12221（1系列） 法兰连接尺寸：JB78(PN0.6MPa) | |||||||||||||
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。J45J/Fs直流式衬胶截止阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌J45J/Fs直流式衬胶截止阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
