| 材质：不锈钢 | 品牌：上海怡凌 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：手动 | 介质温度：300℃ |
| 工作压差：1.6 | 型号：GZW-20/40/50/80/100/200 | 产品别名：阻爆燃管道阻火器 |
| 适用范围：管道 | 流动方向：单向 | 用途：阻火 |
| 适用介质：燃气 | 压力环境：常压 | 规格：DN20-DN600 |
上海怡凌阀门厂专业生产各类高品质阀门、阻火器等。产品出口欧美、东南亚等地区。与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品概述

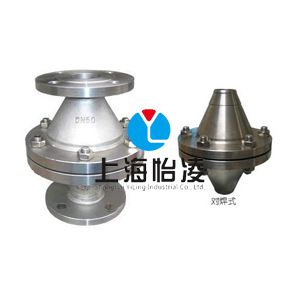

GZW-I型阻爆燃管道阻火器系新型可燃气体管道阻火器，属更新换代的新产品。阻爆燃管道阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试，阻爆燃管道阻火器的性能完全符合GB13347-92（石油气体管道阻火器阻火性能和试验方法）的规定。阻爆燃管道阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗，壳体采用不锈钢，碳钢及铸钢多种材料，可满足各种不同工艺管道的需要。
结构特点及性能
1、结构合理、重量轻、耐腐蚀。
2、易检修，安装方便。
3、阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。
4、防爆性能合格，能连续13次阻爆性能试验每次都能成功阻火。
5、耐烧性能合格，耐烧试验1小时无回火现象。
6、壳体水压试验性能合格。
适用范围
1、输送可燃性气体的管道上
2、火炬系统
3、油气回收系统
4、加热炉燃料气的管网上
5、气体净化通化系统
6、气体分析系统
7、煤矿瓦斯排放系统
连接尺寸
| 型 号 | 规 格 | PN (MPa) | 外形尺寸（mm） | 螺 栓 | ||||
| K | D | DL | L | 数 量 | 螺 纹 | |||
| GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。GZW阻爆燃管道阻火器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌GZW阻爆燃管道阻火器说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
