| 材质：不锈钢 | 品牌：上海怡凌 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：手动 | 介质温度：300℃ |
| 工作压差：1.6 | 型号：ZGB波纹管阻火器 | 产品别名：波纹管阻火器 |
| 适用范围：储罐 | 流动方向：双向 | 用途：阻火 |
| 适用介质：汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐。 | 压力环境：常压 | 规格：DN50-DN250 |
上海怡凌阀门厂专业生产各类高品质阀门、阻火器等。产品出口欧美、东南亚等地区。与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴系！
品质***、值得信赖！上海怡凌竭诚为您服务！021-34619331-8100
产品概述

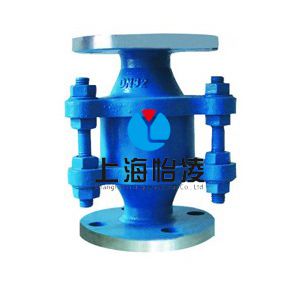

石油储罐波纹管阻火器（又称防火器）是国内沿用金属网型阻火器。经公安部天津消防科学研究所与中国石化总公司北京设计院按中华人民共和国***GB5908-86联合测试不合格，应更新换代。ZGB-I新型石油储罐波纹管阻火器和ZGB-Ⅱ型抽屉式波纹阻火器是科技成果，并获得国家***经公安部天津消防科学研究所检测符合中华人民共和国***GB5908-86的规定。
结构特点
1、波纹管阻火器结构合理、重量轻、耐腐蚀。
2、易检修，安装方便，检查时不用拆卸呼吸阀
3、 阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗
主要性能
1、防爆性能合格，连续13次阻爆性能试验每次都能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、 波纹管阻火器水压试验合格。
适用范围
1、ZGB-I新型波纹石油储罐阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品。如：汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐。
2、可与呼吸阀配套使用，又可单独使用。
3、内浮顶油罐通气管上。
4、加油站地下油罐通气管上。
注：连接法兰符合JB78-59《铸铁法兰》的规定
连接尺寸
| 规 格 | 重 量 | 安 装 尺 寸 （毫 米） | ||||
| D2 | D | L | H | nχФ | ||
| DN50 | 6 | Ф110 | Ф140 | 220 | 235 | 4χ14 |
| DN80 | 17 | Ф150 | Ф185 | 280 | 270 | 4χ18 |
| DN100 | 20 | Ф170 | Ф205 | 325 | 275 | 4χ18 |
| DN150 | 25 | Ф225 | Ф260 | 425 | 290 | 8χ18 |
| DN200 | 35 | Ф280 | Ф315 | 495 | 305 | 8χ18 |
| DN250 | 46 | Ф335 | Ф370 | 595 | 320 | 12χ18 |
保养与维修
为了确保阻火器的性能达到安全使用目的，对阻火器应定期进行检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火器层应更换。
3、重新安装阻火层芯子时，应***结合面严密不得漏气。
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。HX8/F8波纹管阻火器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌HX8/F8波纹管阻火器说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
